ТЭНы (ТЭН на заказ)



Трубчатые электронагреватели служат для преобразования электрической энергии в тепловую и применяются в промышленных установках и бытовых приборах. На оболочке ТЭН отсутствует напряжение, поэтому их можно эксплуатировать при непосредственном контакте с нагреваемой средой. ТЭНы могут быть двухконцевыми и одноконцевыми (патронными)
ТЭНы используются для следующих целей :

-нагрев воздуха и прочих газов с подвижным и неподвижным воздухом;
-нагрев воды и слабых растворов кислот и щелочей;
-нагрев жиров и масел;
-нагрев легкоплавких металлов и сплавов;
-плавление селитры;

Технические характеристики трубчатых электронагревателей

ТЭН двухконцевой состоит из тонкостенной металлической оболочки(сталь 08 Ю или нержавеющей -сталь 12Х18Н10Т), выполненной из трубы соответствующего диаметра 8-16 мм) ,внутри размещена спираль высокого сопротивления(нихром),прикрепленная к контактному стержню. Между спиралью и трубой находится диэлектрический наполнитель, имеющий высокий коэффициент теплопроводности (периклаз).Торцы ТЭН герметизируются термостойким лаком, контактные стержни изолируются керамическими изоляторами.

Любой ТЭН может быть оснащен крепежной арматурой : штуцерами с метрической или трубной резьбой, флажками
Воздушные, с оребрением.
Жидкостные, водные, секционные, масляные, патронные.

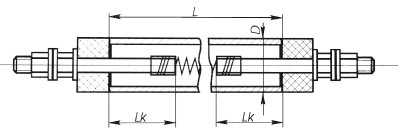

Устройство ТЭН:
L - длина рабочей части ТЭН
D - диаметр ТЭН
Lk - глубина заделки шпильки (холодная часть)
В. Обозначение ТЭН

Пример обозначения ТЭН : ТЭН 100 А 13 3.15 Р 220 R 30 Ш, где (см.Таблицу ниже) :

Развернутая длина Условное обозначение длины контактных стержней Диаметр, мм Номинальная мощность, мм Условное обозначение нагреваемой среды и материала оболочки Номинальное напряжение, кВт Радиус гиба крепеж
ТЭН 100 А 13 3,15 P 220 R30 Ш



Обозначение ТЭН в зависимости от рабочей среды:



 Назначение ТЭН
 Обозначение ТЭН
 Мощность, кВт
 ТЭНы для нагрева спокойного воздуха, газов и смесей
 S, Т
 0,2 - 2,5
 ТЭНы для нагрева движущегося воздуха, газов и смесей
 О, К
 0,32 - 6,3
 ТЭНы для нагрева литейных форм и пресс-форм
 L
 0,25 - 5
 ТЭНы для нагрева жиров и масел
 Z
 0,25 - 3,15
 ТЭНы для нагрева и кипячения воды и растворов
 Р
 0,63 - 10
ТЭНы для нагрева растворов кислот и щелочей
J




Таблица условных обозначений длины контактных стержней:



 обозначение
 Длина в мм
А
40
В
65
С
100
D
125
Е
165
F
250
G
400



Возможные конфигурации ТЭН





Предлагаемые Вам ТЭНы могут иметь следующие геометрические параметры Развернутая длина ТЭН трубчатых электронагревателей от 28 до 280 см Диаметр трубки ТЭН трубчатых электронагревателей 8. 10 или 13 мм Радиус изгиба ТЭН трубчатых электронагревателей 11-100 мм Материал трубки - сталь конструкционная или нержавеющая. Формы ТЭН трубчатых электронагревателей - прямые, гнутые пополам, в форме «скрепки», или любые другие по эскизам заказчика. ТЭН трубчатые электронагреватели могут оснащаться штуцерами с резьбой М 14х1,5 мм;; М 16х1,5,;М18х1.5мм; М 22х1,5мм 20х1,5мм G 1/2' Материал сталь 10,латунь,нержавейка



Возможно изготовление ТЭН с другими параметрами ,по эскизам

Воздушные ТЭНы предназначены для работы в воздушной среде в спокойном или движущемся воздухе и должны отвечать параметрам отраженным в таблице:




Воздушные ТЭНы
Характер нагрева
Движущаяся воздушная среда
Спокойная воздушная среда
Материал
оболочки
Углеродистая
сталь
Нержавеющая
сталь
Углеродистая
сталь
Нержавеющая
сталь
Область применения
Электрокалориферы, тепловые завесы, тепловые пушки
Конвекторы, сушильные камеры, печи, сауны
Скорость движения
воздуха
свыше
6 м/с
менее
6 м/с
свыше
6 м/с
менее
6 м/с
-
-
Условное обозна-чение по ГОСТ 13268
O
R
K
N
S
T
Максимальная температура нагреваемой среды, OС
450
450
450
450
400
400
Максимально
допустимая
поверхностная
нагрузка, Вт/см2
5,5
3,5
6,5
5,1
2,2
5,0

Разновидность воздушного ТЭНа - ТЭН с оребрением

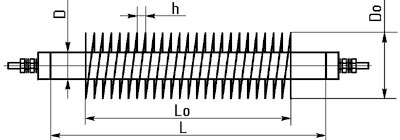

Трубчатые электронагреватели с оребрением (ТЭНР) применяются в основном для нагрева движущегося или спокойного воздуха и используются в промышленных и бытовых электрокалориферах, конвекторах, тепловых пушках и в других установках. Конструкция ТЭНР представляет собой двухконцевой трубчатый электронагреватель круглого сечения с плотно прилегающим к его активной поверхности оребрением, выполненным из стальной гофрированной ленты навитой на оболочку ТЭН по спирали.

Внутренняя конструкция оребренного электронагревателя аналогична конструкции двухконцевого ТЭНа.

Оребрение изготавливается из ленты толщиной 0,3 мм, шириной 10 мм.

С целью соблюдения однородности материала и недопущения разницы в коэффициентах теплового расширения оболочки ТЭН и оребрения, лента используется из нержавеющей или из углеродистой стали.




Жидкостные Тэны предназначены для работы в воде , растворах кислот и щелочей и должны отвечать параметрам ,отраженным в таблице


Жидкостные ТЭНы
Характер нагрева
Нагрев воды и слабых растворов щелочей
(pH от 7 до 9)
Нагрев воды и слабых растворов кислот
(pH от 5 до 7)
Материал
оболочки
Углеродистая
сталь
Нержавеющая
сталь
Область применения
Котлы, водонагреватели, дистилляторы, парогенераторы, гальванические ванны ...
Условное обозна-чение по ГОСТ 13268
P
J
Максимальная температура нагреваемой среды, OС
100
100
Максимально допустимая
поверхностная нагрузка, Вт/см2
15
15

Максимальная мощность (в киловаттах) на 1 метр активной! длины ТЭН
Диаметр оболочки, мм
8,5
4,0 КВт
4,0 КВт
10
4,7 КВт
4,7 КВт
13
6,1 КВт
6,1 КВт
16
7,5 КВт
7,5 КВт

Секции ТЭН (СЭВ)



применяются в основном для нагрева жидкостей и масла и используются в водонагревателях, парогенераторах, котлах и в других промышленных и бытовых установках.
Конструкция СЭВ представляет собой один или несколько двухконцевых трубчатых электронагревателей герметично закрепленных на общем фланце.
В зависимости от рабочего давления в установках ТЭНы крепятся к фланцу с помощью пайки или герметика.

Фланцы изготавливаются из различных материалов.

Масляные трубчатые электронагреватели предназначены для нагрева масла, жиров, битума, других жировых соединений и характеризуются следующим образом:




Масляные ТЭНы
Характер нагрева
Нагрев в ваннах и других емкостях
Материал оболочки
Углеродистая сталь
Область применения
Нагрев пищевых и технических масел, цистерны, фритюрницы, масляные радиаторы ...
Условное обозна-чение по
ГОСТ -13268
Z
Максимальная температура нагреваемой среды, OС
250
Максимально допустимая
поверхностная нагрузка, Вт/см2
3,5

Максимальная мощность (в киловаттах) на 1 метр активной длины ТЭН
Диаметр оболочки, мм
8,5
0,93 кВт
10
1,09 кВт
13
1,42 кВт
16
1,75 кВт

Патронные Тэны предназначены для пресс-форм, литейных форм, но могут использоваться и в жидкостях
В зависимости от нагреваемой среды удельная нагрузка на ТЭН может составлять 15 втсм.кв. Контактные стержни могут выполнены в виде жестких стержней или гибких проводов в термостойкой изоляции Требуется вставить схему «патронник»

D-диаметр ТЭНПа L-общая длина ТЭНП Lk-длина ненагреваемой части


Пример условного обозначения ТЭНП:
